证实：本文采算科技主要先容电板材料中离子扩散为何进军，重心商议扩散扫数、迁徙势垒、浓度梯度、结构通谈和测试计较设施，并证实怎样用扩散信息判断倍轻易能、低温性能和材料蓄意地方。

一、扩散骨子

电板材料中的离子扩散，指Li+、Na+、Zn2+等载流离子在固体晶格、界面膜或电解质中的迁徙进程。它不是单纯的“搬动速率”，而是由浓度梯度、化学势梯度和晶体可用位点共同决定的统计输启动为。

扩散还要分手自扩散、化学扩散和灵验扩散。自扩散刻画单个离子的速即跳迁，化学扩散包含浓度引起的热力学因子，灵验扩散还会受到孔隙率、鬈曲度和颗粒斗争影响。不同论文中的D值不可不加分手地横向比拟。

充放电时，电子通过外电路流动，离子必须在材料里面同步迁徙以守护电荷均衡。若电子导电很好但离子扩散冉冉，电极里面会出现浓度极化，颗粒名义也曾反应而中枢区域仍未充分欺诈，发扬为容量低、平台歪斜和倍轻易能差。

扩散戒指还会蜕变反应均匀性。厚电极中围聚隔阂一侧优先嵌锂或脱锂，集流体一侧滞后，局部SOC各异会诱发应力聚会。长轮回后，活性颗粒可能并非全部老化，而是传输旅途最差的区域最初失效。

J = −D dc/dx

式中J为离子通量，D为扩散扫数，dc/dx为浓度梯度。负号示意离子从高浓度区域向低浓度区域迁徙。该公式合适聚拢稳态扩散，但在现实电板中，D常随相构成、SOC、温度和应力气象变化。

{

}

图1：橄榄石LiFePO4中的一维Li+扩散通谈，证实晶体结构会戒指离子迁徙地方。DOI：10.1038/nature07853。

二、势垒从何来

离子在晶格中迁片晌，需要从一个壮健占位跳迁到相邻占位，中间经过能量较高的过渡态。这个能量差等于迁徙势垒Ea。势垒大小受瓶颈尺寸、周围阴离子撤废、过渡金属价态、症结和局域应变共同影响。

在多价离子体系中，势垒问题愈加隆起。Mg2+和Zn2+捎带更高电荷，与阴离子骨架互相作用更强，脱溶剂化和界面穿越也更艰辛。因此多价电板常出现电解液中传输尚可、固相镶嵌却冉冉的征象。

D = D0 exp(−Ea/kBT)

式中D0为前因子，Ea为迁徙活化能，kB为玻尔兹曼常数，T为完全温度。该Arrhenius干系讲解了低温电板性能衰减：温度贬抑后，指数项连忙变小，离子扩散扫数可能下落一个数目级以上。

不同材料的扩散扫数各异很大。液态电解液中Li+扩散扫数常在10−6–10−5 cm2 s−1，典型正极颗粒里面可能惟有10−14–10−10 cm2 s−1。固体电解质若但愿支握高倍率，室温离子电导率频繁但愿接近或跳跃10−3 S cm−1。

温度依赖数据不错试验扩散机制。若lnD与1/T类似线性，Arrhenius模子较适用；若低温区赫然偏离，可能存在相变、玻璃化、界面戒指或离子筹商开放。只阐扬室温单点D值，频频不及以撑握低温或快充论断。

{

}

图2：NEB计较获得的Li+迁徙能垒弧线，可用于比拟不同扩散旅途的难易进程。DOI：10.1038/nmat3065。

三、结构决定通谈

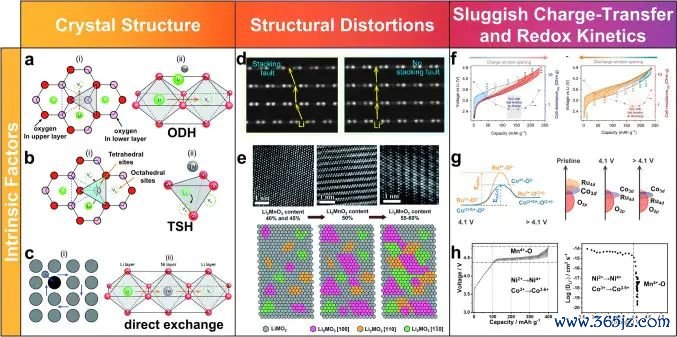

晶体结构决定离子不错走一维、二维照旧三维通谈。LiFePO4主要沿b轴地方扩散，一朝反位症结堵塞通谈，倍轻易能会赫然下落；层状氧化物中Li+在锂层内二维迁徙，米兰app2026世界杯中国官网Li/Ni混排会举高迁徙势垒；尖晶石结构则频繁具有更连气儿的三维旅途。

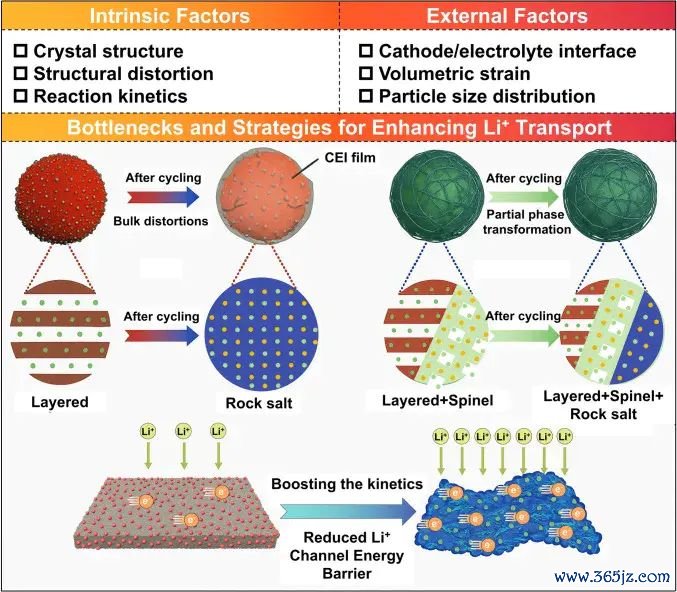

扩散也与相变耦合。两相悖应材料中，离子迁徙不仅受晶格通谈戒指，还受相界面鞭策速率禁止；固溶反应材料中，浓度梯度更连气儿，倍率发扬可能更平滑。纳米化不错裁汰扩散长度，但过度纳米化会增多界面副反应和压实密度亏损。

症结对扩散具有双重作用。适量空位可提供更多可跳迁位点，贬抑局部势垒；过量症结则可能形成通谈无序、电子陷坑或结构垮塌。固体电解质中常见的卤素掺杂、锂空位调控和晶界工程，骨子上都是在寻找这个均衡点。

颗粒轨范不错用扩散时辰类似判断。若扩散长度L为1 μm，D为10−12 cm2 s−1，则特征时辰约为104 s；若L降到100 nm，时辰可降至约102 s。这个数目级各异讲解了为什么合并材料纳米化后倍率会提高。

τ ≈ L2/D

式中τ为特征扩散时辰，L为扩散长度，D为扩散扫数。该公式也教唆，教训倍率不可只追求高D，颗粒形貌、孔结构、导电蚁合和电极厚度都会蜕变现实L和灵验传输旅途。

电极工程中常用孔隙率和鬈曲度刻画液相离子传输。孔隙率过低会戒指电解液浸润和盐扩散，过高又会贬抑体积能量密度。厚电极蓄意的难点，恰是在离子通谈、电子蚁合和机械强度之间寻找可制造的折中。

{

}

图3：层状、橄榄石和尖晶石结构中的离子扩散通谈各异，决定了倍轻易能的结构上限。DOI：10.1038/33398。

四、奈何测算

实验上，GITT常用于估算准均衡条目下的化学扩散扫数，EIS可通过Warburg阻抗分析扩散进程，PITT和CV峰位变化也能提供扩散信息。不同设施对应的时辰轨范和假定不同，因此合并材料获得的D值出入一到两个数目级并不生僻。

计较上，NEB合适求单个离子跳迁旅途的迁徙势垒，分子能源学合适有计划高温或万古辰轨范下的统计扩散，第一性旨趣分子能源学还可不雅察固体电解质中的协同迁徙。若材料存在强相变，单一都径势垒不及以代表着实电极进程。

GITT分析也有范围条目。脉冲电流过大、静置时辰不及、颗粒尺寸漫步过宽或电极极化严重时，计较获得的D会混入界面阻抗和欧姆压降。可靠作念法是相连小电流、长静置和多个SOC区间，而不是只给一个平均值。

CV法估算扩散时，峰电流ip与扫描速率v1/2的干系常用于判断扩散禁止进程。但赝电容孝顺、极片电阻和相变峰重复都会影响斜率，因此CV效果更合适作念趋势比拟，不宜单独四肢完全扩散扫数。

应用判断时，应把扩散数据与想刑场景绑定。快充石墨负极需要关切低温下Li+镶嵌速率和析锂风险；高式样量硫化物全固态电板需要关切固固界面斗争和空间电荷层；厚电极蓄意则更关切电解液孔谈扩散和颗粒里面扩散的耦合。

{

}

图4：GITT电压反应可反推出不同荷电气象下的Li+扩散扫数变化。DOI：10.1021/acs.chemmater.5b04082。

因此，关切离子扩散的宗旨不是单独追求一个更大的D值，而是判断离子能否在规则时辰、温度和电极厚度下到达反应位点。把扩散扫数、迁徙势垒、扩散长度和界面阻抗同期纳入分析米兰app2026世界杯IOS/Android通用手机版下载，

关于固态电板，离子扩散还包括体相电解质、晶界、正极复合层和电极/电解质界面。硫化物电解质体相电导率很高，但界面明白层可能成为主要瓶颈；氧化物电解质壮健性较好，却常受斗争面积和烧结界面戒指。

把扩散扫数、迁徙势垒、扩散长度和界面阻抗同期纳入分析，才能讲解倍率、低和煦寿命各异。
